dijous, de març 01, 2018

Pràctica d'electrònica digital

Electrònica digital. 4t d'ESO.

Enunciat:

En el procés de fabricació d'un producte es vol muntar un sistema de control de qualitat per comprovar el correcte funcionament del mateix.
Aquest sistema de control constarà de quatre sensors (a, b, c i d) que comprovaran quatre característiques diferents del producte fabricat. Els sensors retornaran 1 si detecten un error en la característica que controlen.
El sistema de control haurà d'emetre la senyal d'alarma (S=1) si:

(Si funciona/no error = 0,   si no funciona/sensor detecta error = 1)
CAS A:
  1. Si només el sensor c detecta error.
  2. Si donen error els sensors a i d.
  3. Si tots els sensors detecten error excepte a.
  4. Si b detecta error mentre c i d funcionen correctament.
CAS B:
  1. Si c funciona i d dona error.
  2. Si a i c funcionen correctament a la vegada.
  3. Si a dona error però b i c funcionen a la vegada.
  4. Si només funciona d (tota la resta dona error).
CAS C:
  1. Si funcionen a i b a la vegada.
  2. Si donen error c i d a la vegada.
  3. Si donen error b i d a la vegada.
  4. Si falla a i en canvi no donen error ni b ni d.
CAS D:
  1. Si funciona c però d és erroni.
  2. Si funciona a però és erroni.
  3. Si funciona c però és erroni.
  4. Si funcionen b i d però marquen error a i c.

Caldrà entregar un document de Google Drive i dos arxius del Cocrodile, un amb el circuit sense simplificació i l'altre amb el circuit simplificat. Els tres documents s'enviaran en un correu adjunt a lacomatecno@lacoma21.es. El document tindrà el següent contingut:
  1. Una portada amb el títol d'aquesta entrada i les dades personals.
  2. L'enunciat copiat, indicant quin cas us ha tocat.
  3. La taula de la veritat de l'enunciat.
  4. La resolució del problema sense simplificar:
    1. La funció S.
  5. La resolució del problema simplificat amb les següents passos:
    1. La taula de simplificació.
    2. Còpia de la taula de simplificació indicant les agrupacions.
    3. La funció S simplificada.
    4. El dibuix del circuit amb Crocodile o Logisim.

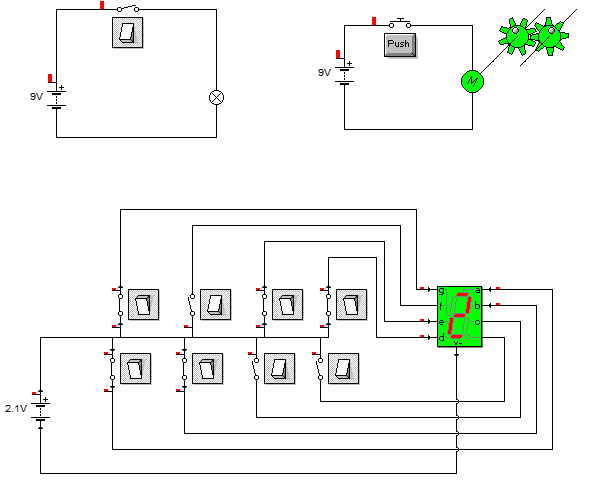

Si necessiteu el programa Crocodile Clips, el podeu obtenir fent clic en aquest enllaç.


també es pot utilitzar el programa Logisim.

dilluns, de gener 29, 2018

Scratch 1



Exercicis

E1: Una espiral quadrada

L'objectiu d'aquest exercici és fer un programa que dibuixi una espiral que faci angles de 90 graus fins a tenir 16 costats.
El resultat podria ser semblant a:

E2: Espiral triangular

L'objectiu és, a partir del procediment anterior, fer una espiral on l'angle de gir sigui de 120 graus.
El procediment es dirà e2. El resultat podria ser similar a:



E3: Hexàgon

Fes un programa que dibuixi un hexàgon.

E4: Escala

L'objectiu és fer un procediment que dibuixi una escala de 10 graons on la mida de cada graó sigui 40 passos de base per 20 passos d'alçada. Caldrà que després de dibuixar cada línia el programa s'esperi (espera) mig segon. S'haurà d'utilitzar la instrucció repeteix.
Podria sortir una escala com aquesta:

E5: Un estel de cinc puntes

Fes un programa que aconsegueixi alguna cosa similar a:


dilluns, de gener 22, 2018

Introducció a la programació (II)


Us deixo l'enllaç a Lightbot, una pàgina web on trobareu un joc que ensenya a programar. L'objectiu del joc és programar un robot per aconseguir que canviï les rajoles blaves a grogues.

Hi ha diversos nivells i permet fer també procediments (sub-programes).

Espero que us agradi!

dilluns, de gener 01, 2018

Politges i engranatges

En aquests enllaços trobareu part de la teoria del tema 3 i exercicis interactius com els que hem fet a classe. Dedicar un temps a fer-los és una bona manera per prepara-se per l'examen.
